Zuluft und Abluft

18.2.2016 - 17:47 Uhr 92 Posts Saunaobensitzer

Hallo zusammen, Ich bin neu hier,und möchte echt ein Kompliment aussprechen für die tolle Plattform über das Thema Sauna! Ich bin ein totaler Sauna Fan und möchte nächstes Jahr eine Sauna selber bauen und in meinen Gartenhaus integrieren. Handwerklich bin ich nicht auf den Kopf gefallen aber ich habe keine Erfahrung was Saunabau angeht. Ich habe schon gewisse Vorstellungen wie ich die Sauna bauen möchte, aber was die richtige Funktion dann betrifft weiß ich noch nicht viel. Jetzt zu meiner Frage: Was hat es mit der Zuluft und Abluft an sich, was muss man beachten? Vielen Dank im Voraus! Gruß Eugen!

Ex-Mitglied

Re: Zuluft und Abluft

18.2.2016 - 19:29 Uhr 1389 Posts Saunavielwisser

Hallo, na dann mal ein herzliches Willkommen hier bei den Saunafans. Hier kannst Du mit 100 % sicher sein, dass alle Deine Fragen beantwortet werden. Hier im Forum sind auch einige Mitglieder, die sind wahre Künstler im Saunabau. Lass Dich überraschen. Viel Spaß beim lesen und schreiben hier im Forum. Grüße

Eugen

Re: Zuluft und Abluft

18.2.2016 - 20:56 Uhr 92 Posts Saunaobensitzer

Danke mami Gruß Eugen!

Griller76

Re: Zuluft und Abluft

18.2.2016 - 21:57 Uhr 1517 Posts Saunaspezialist

Hallo Eugen, auch von mir ein herzliches Willkommen hier im Forum. Das mit Zuluft und Abluft ist eigentlich ganze einfach. Der Ofen zieht mittels einer unter ihm liegenden Zuluftöffnung kältere sauerstoffreiche Außenluft aus dem Aufstellbereich an. Dem diagonal gegenübergesetzt ist die Abluftöffnung, welche höher liegt als die Zuluftöffnung. Somit wird alleine mit den Kräften der Thermik, denn wärmere Luft steigt ja auf, für einen kontinuierlichen Luftaustausch in der Saunakabine gesorgt. freundliche Grüße Alexander Wer die Sauna liebt, wirds auch in der Hölle schön finden =

Eugen

Re: Zuluft und Abluft

18.2.2016 - 22:22 Uhr 92 Posts Saunaobensitzer

Vielen Dank für die Antwort Alexander, Da ich aber die Sauna in ein Gartenhaus einbauen möchte und zwei Außenwände der Hütte gleichzeitig als Saunawände benutzt werden, muss ich die abluföffnung nach draußen führen. Würde es funktionieren? Hab ich das richtig verstanden? Viele Grüße Eugen Gruß Eugen!

Griller76

Re: Zuluft und Abluft

18.2.2016 - 22:59 Uhr 1517 Posts Saunaspezialist

Es reicht wenn Zu- und Abluft im Aufstellraum entnommen bzw. abgegeben werden. Dann ist aber das Thema Feuchtigkeit ein Problem. Ein elektrischer Raumentfeuchter schafft da Abhilfe. Einfacher wäre es da dann natürlich wenn das über die Außenwände stattfände. Da ist aber dann zu beachten, dass kalte Außenluft in die Kabine drücken kann. Wer die Sauna liebt, wirds auch in der Hölle schön finden =

Eugen

Re: Zuluft und Abluft

19.2.2016 - 11:48 Uhr 92 Posts Saunaobensitzer

So, jetzt hab ich mal ne Skizze vorbereitet, würde es so funktionieren? oder muss die Abluft wirklich gegenüber liegen, und wie könnte die Lösung für die Außenwand aussehen damit keine Kaltluft eindringt? Eugen hat folgendes Bild angehängt: Gruß Eugen!

AndyAC

Re: Zuluft und Abluft

19.2.2016 - 14:22 Uhr 1519 Posts Saunaspezialist

Hallo im Forum und danke für dein Lob! So wie du es gezeichnet hast sollte das funktionieren. Bei einer Aussensauna hast du nichts mit Feuchtigkeitsproblemen zu tun. Jedenfalls dann nicht, wenn dieses Gartenhaus aus Holz und unbeheizt ist. Von einer direkten Ent-oder Belüftung von draussen würde ich dir dringenst abraten da das oft unangenehme Zugluft bringt. Versehe beide Öffnungen mit Einstellschiebern. So kannst du im Nachhinein immer noch die Öffnungsgröße variieren. Wenn du es besonders gut machen möchtest bastelst du an der Abluft Aussen einen Luftschacht (aus Holz) der an der Saunaoberkante endet. Durch diesen Schacht bekommt die Luft noch mehr Auftrieb (Kamineffekt). Ohne den Kamineffekt muss man manchmal mit einem Ventilator nachhelfen. Wie das bei dir sein wird kann man schlecht vorhersagen. Die Luftströmungen verhalten sich nicht immer wie vorgesehen je nach Größe der Öffnungen, Bauart und Größe der Sauna, Dichtigkeit der Sauna, Türspalt, Temperatur, ... . Dazu kommt, dass jeder noch ein anderes Sauerstoffbedürfniss hat. Da hilft nur "probieren geht über studieren" Andy

Eugen

Re: Zuluft und Abluft

19.2.2016 - 15:02 Uhr 92 Posts Saunaobensitzer

Vielen Dank Euch allen für die Hilfe und ausführliche Hinweise! Die nächsten Fragen kommen bestimmt! Viele Grüße Eugen! Gruß Eugen!

Eugen

Verkabelung

19.2.2016 - 21:37 Uhr 92 Posts Saunaobensitzer

Hallo nochmal zusammen, Jetzt mal die nächste frage an die Eigenbauer. 1.) Wie habt ihr es mir der Verkabelung geregelt? Habt ihr leerrohre benutzt oder die Kabel direkt in den in die Zwischenwände mit der Dämmung eingezogen? 2.) silikonkabel nur für den Ofen oder auch für die Beleuchtungen? Gruß Eugen!

Betzy

Re: Zuluft und Abluft

20.2.2016 - 8:49 Uhr 741 Posts Saunameisterin

Hallo! Wichtig ist, wenn Kabel in die Dämmung eingebracht ist sinkt die Belastbarkeit. Der Grund ist, dass die Dämmung die Wärmeabfuhr des Kabels verhindert. In dem Fall ist dann ein höherer Querschnitt notwendig. Das Kabel im Rohr zu führen, ist sinnvoll, falls es mal aus was für Gründen auch mal getauscht werden soll. Ich bin mir gerade nicht sicher, ob Silikonkabel auch zur Beleuchtung vorgeschrieben ist, sinnvoll ist es aber da die Lampen meist recht weit oben sitzen und somit einer starken Wärmebelastung ausgesetzt sind. Die Verkabelung sollte selbstverständlich von einem Fachbetrieb ausgeführt werden, der für die Ausführung auch haftet. Die Rechnung davon gut aufheben. Gruß Betzy

Eugen

Re: Zuluft und Abluft

20.2.2016 - 9:01 Uhr 92 Posts Saunaobensitzer

Danke für die schnelle Antwort Betzy, Kann man die normalen leerrohre aus dem Baumarkt verwenden, oder gibt es spezielle? Die Verkabelung macht mein Cousin, er ist gelernter Elektriker. Gruß Eugen!

Betzy

Re: Zuluft und Abluft

20.2.2016 - 9:15 Uhr 741 Posts Saunameisterin

Ich persönlich würde kein Wellrohr einsetzten, da es zu flexibel ist. In den Wänden würde sich FKPU Rohr anbieten, das sind die meist grauen, starren Rohre. Die kann man auch mit Schellen gut befestigen. Gruß Betzy

Eugen

Re: Zuluft und Abluft

20.2.2016 - 11:39 Uhr 92 Posts Saunaobensitzer

Alles klar, danke! Gruß Eugen!

AufgiesserUlli

Re: Zuluft und Abluft

20.2.2016 - 14:47 Uhr 395 Posts Lord Sauna

Hallo, da werde ich mich auch mal zu Wort melden. Meine Kabel sind alle in Silikon ausgeführt und wurden ohne Leerrohr über das Dach der Saunakabine in den Technikraum geführt. Einfach ein Loch in die Zwischenwand und dann alle Kabel in die Schaltkästen verteilt. Meine Lüftung ist so, wie bereits mehrfach beschrieben. Die Zuluft auf Bodenhöhe beim Ofen. Die Abluft ist auf der gegenüberliegenden Seite. Die Öffnungen sind auch auf Bodenhöhe und mit regelbaren Ventilatoren versehen. Die Luftführung geht dann im Flachkanal hinter der Saunawand über die Decke in den Ruheraum. Da kannste mit der Abluft gleichzeitig den Raum anwärmen. Die Abluft nach draussen hat man mir wegen der entstehenden Kältbrücke nicht empfohlen. Gruss Ulli, Träume nicht Dein Leben, sondern lebe Deinen Traum Meine Schwitzkiste Firefighter Aufguss

AufgiesserUlli

Re: Zuluft und Abluft

20.2.2016 - 15:17 Uhr 395 Posts Lord Sauna

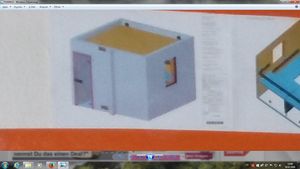

Hier mal ein screenshut vom Bauplan. Bei genauem hinsehen sieht man die Lüftungsführung rechts und links oben in der hinteren Wand. An der vorderen Wand die Gitter für Zu- und Abluft firesmart hat folgendes Bild angehängt: Gruss Ulli, Träume nicht Dein Leben, sondern lebe Deinen Traum Meine Schwitzkiste Firefighter Aufguss

Eugen

Blockbohlendicke und Dämmung

20.2.2016 - 22:17 Uhr 92 Posts Saunaobensitzer

Ich habe hier im Forum gelesen, dass man bei einer Gartensauna mindestens 70mm Blockbohle haben sollte aber nichts darüber gelesen warum. Mein Gartenhaus wird 45mm haben, ist es zu wenig? Den Boden würde ich mit Stürodur Dämmen, sollte ich darunter eine Teichfolie verlegen wegen aufsteigender Feuchtigkeit? Gruß Eugen!

AndyAC

Re: Zuluft und Abluft

20.2.2016 - 23:28 Uhr 1519 Posts Saunaspezialist

Wo hast du das mit den 70mm gelesen? Ja klar wären 70mm besser aber 45mm geht auch. Bei Privatsaunen spielt die Wärmedämmung nicht so eine große Rolle. Mit der Energieersparniss wirst du die Mehrkosten kaum decken können. Anders sieht es bei gewerblichen Saunen aus die jeden Tag 8-12 Stunden an sind. Styrodur hält die Feuchtigkeit bereits zurück. Luft zum trocknen ist besser! Wichtiger ist: Sorg dafür, dass evtl. anfallendes Wasser ablaufen oder versickern kann. Es kann ja mal passieren, dass du in der Sauna etwas mit dem Wasser plätscherst. Wenn du dann darunter eine Wanne aus Teichfolie hast kriegst du die Feuchtigkeit nie wieder weg. Übrigens - ich muss Betzy oben widersprechen: In der Sauna (auch nicht in der Dämmung) werden keine Kunststoffleerrohre verwendet. Es muss für alle Stromführenden Kabel Silikonkabel verwendet werden. Auf jeden Fall alle 230/400V Kabel aber auch Zuleitungen zu Temperaturfühlern die oben an der Decke in der heissen Zone sind. Wenn du es nicht ganz so genau nimmst kannst du für Niederspannung (12V LED Beleuchtung oder Lautsprecherkabel) die nur im unteren Drittel der Sauna (< 50°C) und nicht in der Nähe des Ofens verbaut sind ohne schlechtes Gewissen auch normales Kabel nehmen. Fachmännisch ist das allerdings nicht! Andy

Eugen

Re: Zuluft und Abluft

21.2.2016 - 9:17 Uhr 92 Posts Saunaobensitzer

Danke Andy! Das mit der Teichfolie hab ich hier gesehen und es hat mich etwas verwirrt! http://www.kabeleins.de/tv/abenteuer-leben/videos/201533-garten-sauna-selber-bauen-clip Übrigens dass sind die zwei Angebote die ich in Betracht ziehe, der Preisunterschied ist aber gewaltig finde ich http://hamo-gartenhaus.de/product_info.php?info=p76_gartenhaus-457101-5-eck-4x4m-45mm.html http://www.gartenhaus-gmbh.de/gartenhaeuser/5-eck-gartenhaeuser/5-eck-gartenhaus-kaya-44-iso.html Gruß Eugen!

AndyAC

Re: Zuluft und Abluft

21.2.2016 - 14:47 Uhr 1519 Posts Saunaspezialist

Ich habe mir mal das Video auf Kabeleins angesehen. (dein erster Link oben) Es ist noch schlimmer als befürchtet! Bitte vergiss die Vorgehensweise dort ganz schnell! Die haben aus Teichfolie eine Wanne erstellt. In die Wanne wurde saugfähige Mineralwolle gelegt und darüber kam der Holzboden. Wenn du jetzt deinen Aufgusseimer aus versehen umkippst läuft das alles zwischen den Brettern in die Mineralwolle und bleibt für immer und ewig dort. Ich gebe ab da dem Boden und der Unterkonstruktion maximal ein paar Monate, zumal alles verwendete Holz in der Unterkonstruktion unbehandelt ist. Die Isolationswirkung der Mineralwolle ist sogar sofort hinüber. Das Video hätte man besser unter dem Thema veröffentlicht: "was man alles falsch machen kann!" Das bestätigt mal wieder warum ich mir solche Sender nicht ansehe. Es gibt auf Kabeleins noch mehr Videos zum Thema Saunabau. Ich hab mir mal ein weiteres angesehen bei dem gezeigt wird wie man Paneele anbringt. Ich bin dann fasst vom Stuhl gefallen als der "Super-Heimwerker" dann zum Schluss mit dem Pressluftklammergerät mittig in die Bretter genagelt hat. Wer es selber sehen will (mit vorheriger Werbung): Kabeleins-Super-Handwerker Andy

Eugen

Re: Zuluft und Abluft

21.2.2016 - 14:58 Uhr 92 Posts Saunaobensitzer

ja Andy das hab ich mir auch gedacht, deswegen auch die Frage wegen der teichfolie! Da hast du natürlich völlig recht, es saugt sich voll und Schimmelt dann! Bei dem videolink von dir musste ich auch lachen Gruß Eugen!

Griller76

Re: Zuluft und Abluft

21.2.2016 - 16:29 Uhr 1517 Posts Saunaspezialist

Es ist wirklich immer lustig, was man so im Privatfernsehen sieht. Im Video mit der Teichplane im Saunaboden hat man die Dampfsperre in den Seitenwänden vergessen und die Außenpaneelen wurden auch nicht gegen das Wetter geschützt. Auf den Vorraum hat man auch gleich verzichtet. Na, dann viel Spaß beim Saunieren wenn draußen Schietwetter ist, da bleibt dann sicherlich auch die vor der Außensauna abgelegte Kleidung schön trocken. Im letzten Video fand ich es auch beachtlich, wie der Handwerker schön kompliziert von oben nach unten anbringt. Wer die Sauna liebt, wirds auch in der Hölle schön finden =

AufgiesserUlli

Re: Zuluft und Abluft

21.2.2016 - 16:44 Uhr 395 Posts Lord Sauna

Und dann gibt es dann leider immer wieder Leute, die nach so einem Video ihr Projekt in die Tat umsetzen und sich dann wundern, dass der ganze Konstrukt nicht sehr langlebig ist. Es ist schlimm, dass solche Videos überhaupt produziert ins Netz gestellt und sogar im TV gezeigt werden. Gruss Ulli, Träume nicht Dein Leben, sondern lebe Deinen Traum Meine Schwitzkiste Firefighter Aufguss

Betzy

Re: Zuluft und Abluft

21.2.2016 - 18:32 Uhr 741 Posts Saunameisterin

Dafür gibt es dann so Sendeformate wie die Bauretter und Co Gruß Betzy

Eugen

Re: Zuluft und Abluft

21.2.2016 - 18:35 Uhr 92 Posts Saunaobensitzer

Gruß Eugen!

Griller76

Re: Zuluft und Abluft

21.2.2016 - 21:23 Uhr 1517 Posts Saunaspezialist

Wer die Sauna liebt, wirds auch in der Hölle schön finden =

Eugen

Re: Zuluft und Abluft

22.2.2016 - 17:08 Uhr 92 Posts Saunaobensitzer

Wo bekommt man eigentlich die alu Dampfsperre her? Konnte online noch nichts finden! 🤔 Gruß Eugen!

Griller76

Re: Zuluft und Abluft

22.2.2016 - 17:44 Uhr 1517 Posts Saunaspezialist

Also ich hab da mal auf Google nur das Wort "Dampfsperre" eingegeben und bekam prompt mehrere Ergebnisse z.B.: http://www.ebay.de/itm/like/151658050985?ul_noapp=true&chn=ps&lpid=106 https://www.esska.de/esska_de_s/Aluminiumfolie-Dampfsperre-PA-2-1-seitig-papierkaschiert-9012xxx141xx-700.html?adsource=gs&hlid=9012xxx14102&gclid=COejoOTni8sCFSwq0wodFO0JWw Bzw. unter "Aluminiumdampfsperre: https://www.google.de/?gws_rd=ssl#q=aluminiumdampfsperre+ Wer die Sauna liebt, wirds auch in der Hölle schön finden =

Eugen

Re: Zuluft und Abluft

22.2.2016 - 17:59 Uhr 92 Posts Saunaobensitzer

Jetzt weiß ich woran es lag, ich hatte mich verschrieben gehabt beim suchen, peinlich Danke! Gruß Eugen!

Eugen

Re: Zuluft und Abluft

24.2.2016 - 22:11 Uhr 92 Posts Saunaobensitzer

Schönen guten Abend zusammen, Ich habe noch was zum Thema Be,-und Entlüftung bei Google gefunden. Da hat einer diese Lösung vorgestellt, was haltet ihr davon die Entlüftung vielleicht so zu machen?Eugen hat folgendes Bild angehängt: (admin - Bild entfernt - Copyright beachten!) Gruß Eugen!

Eugen

Re: Zuluft und Abluft

24.2.2016 - 22:12 Uhr 92 Posts Saunaobensitzer

Noch ein Bild und der Link dazu. http://www.1-2-do.com/de/projekt/Saunabau/bauanleitung-zum-selber-bauen/16428/ Eugen hat folgendes Bild angehängt: (Bild entfernt - Copyright beachten) Gruß Eugen!

AndyAC

Re: Zuluft und Abluft

24.2.2016 - 22:44 Uhr 1519 Posts Saunaspezialist

Da das Abluftrohr bis in den oberen Bereich geht ohne Dämmung zum Innenraum wo du gerne 100°C haben wirst würde ich das auf keinen Fall in Kunststoff machen. mit ein bischen Handwerklichem Geschick kriegst du das auch in Holz hin. Minimale Undichtigkeiten sind nicht dramatisch (ähnlich Löcher in der Alufolie durch Tackern) Würdest du das Kunststoffrohr unten raus leiten und auf der Aussenseite hoch führen könnte man das auch in Kunststoff machen. Ich würde allerdings den Querschnitt größer machen. In 5cm Isolierung kriegst du ja nur einen hauchdünnen Abluftkanal. Oder möchtest du 8cm oder mehr Isolierung bauen? Andy

Eugen

Re: Zuluft und Abluft

25.2.2016 - 6:43 Uhr 92 Posts Saunaobensitzer

Hallo Andy, danke für den Tip, daran halte ich mich! Ich habe von Tom den Hinweis erhalten dass ich die Bilder rausmachen muss, falls sich jemand fragt wo jetzt die geblieben sind. Gruß Eugen!
